视觉检测中如何确定工业镜头的焦距

为特定的应用场合选择合适的工业镜头时必须考虑以下因素：
• 视野 - 被成像区域的大小。
• 工作距离 (WD) - 摄像机镜头与被观察物体或区域之间的距离。
• CCD - 摄像机成像传感器装置的尺寸。
• 这些因素必须采取一致的方式对待。如果在测量物体的宽度，则需要使用水平方向的 CCD 规格，等等。如果以英寸为单位进行测量，则以英尺进行计算，最后再转换为毫米。

参考如下例子：有一台 1/3” C 型安装的 CDD 摄像机（水平方向为 4.8 毫米）。物体到镜头前部的距离为 12”（305 毫米）。视野或物体的尺寸为2.5”（64 毫米）。换算系数为 1” = 25.4 毫米（经过圆整）。

FL = 4.8 毫米 x 305 毫米 / 64 毫米
FL = 1464 毫米 / 64 毫米
FL = 按 23 毫米镜头的要求

FL = 0.19” x 12” / 2.5”
FL = 2.28” / 2.5”
FL = 0.912” x 25.4 毫米/inch
FL = 按 23 毫米镜头的要求

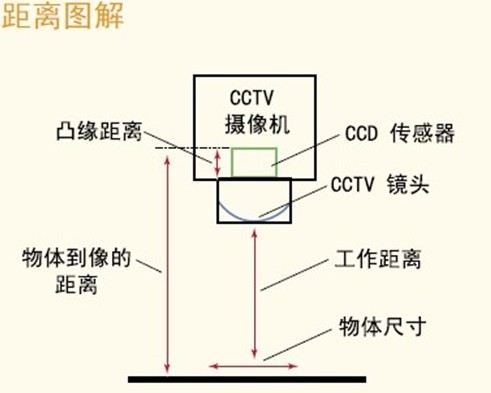

注：勿将工作距离与物体到像的距离混淆。工作距离是从工业镜头前部到被观察物体之间的距离。而物体到像的距离是 CCD 传感器到物体之间的距离。计算要求的工业镜头焦距时，必须使用工作距离
