工业镜头都有哪些接口

发布时间:2017-10-29

  工业检测镜头机器视觉系统中必不可少的部件,按焦距可分为短焦镜头、中焦镜头,长焦镜头;按视场大分为广角、标准,远摄镜头;按结构分为固定光圈定焦镜头,手动光圈定焦镜头,自动光圈定焦镜头,手动光圈定焦镜头、自动变焦镜头,自动光圈电动变焦镜头,电动三可变(光圈、焦距、聚焦均可变)镜头等。接口类型C接口镜头CS接口镜头U接口镜头和特殊接口镜头。

1、C接口工业镜头

    C接口工业检测镜头法兰焦距是安装法兰到入射镜头平行光的汇聚点之间的距离。法兰焦距为17.526mm0.690in。安装罗纹为:直径1in32.in。镜头可以用在长度为0.512in (13mm)以内的线阵传感器。但是,由于几何变形和市场角特性,必须鉴别短焦镜头是否合用。如焦距为12.6mm的镜头不应该用长度大于6.5mm的线阵。如果利用法兰焦距尺寸确定了镜头到列阵的距离,则对于物方放大倍数小于20倍时需增加镜头接圈。接圈加在镜头后面,以增加镜头到像的距离,以为多数镜头的聚焦范围位 510%。镜头接长距离为焦距/物方放大倍数。加一个5mm接圈,一个C接口镜头可以CS接口的相机

2、CS接口工业镜头

    CS接口工业镜头可以直接接在CS接口的相机上,但是CS mount镜头不能与C mount相机一起使用。

3U接口工业镜头

U接口工业头为一种可变焦距的镜头,其法兰焦距为47.526mm1.7913in,安装罗纹为M42×1。主要设计作35mm照片应用可用于任何长度小于 1.25in(38.1mm)的列阵。

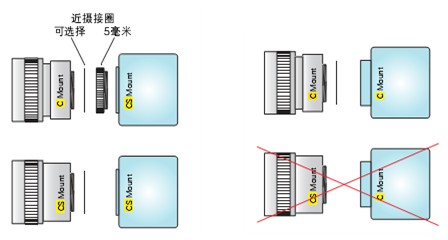

在数字图像处理领域,有一套含有两种接口规格(C mountCS mount)的标准镜

头装配。由此产生了四种组合方式,如下图所示。其中之一不匹配:即CS mount镜头不能与C mount相机一起使用。

工业检测镜头是机器视觉系统中必不可少的部件,按焦距可分为短焦镜头、中焦镜头,长焦镜头;按视场大分为广角、标准,远摄镜头;按结构分为固定光圈定焦镜头,手动光圈定焦镜头,自动光圈定焦镜头,手动光圈定焦镜头、自动变焦镜头,自动光圈电动变焦镜头,电动三可变(光圈、焦距、聚焦均可变)镜头等。按接口类型可分为C接口镜头、CS接口镜头、U接口镜头和特殊接口镜头。.jpg
